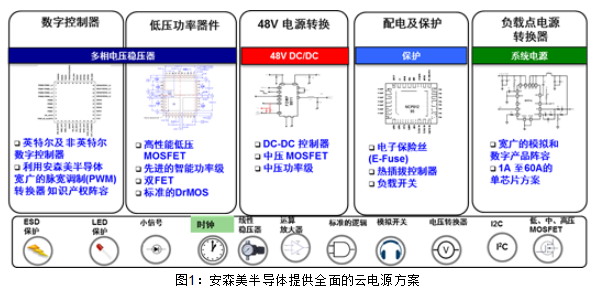

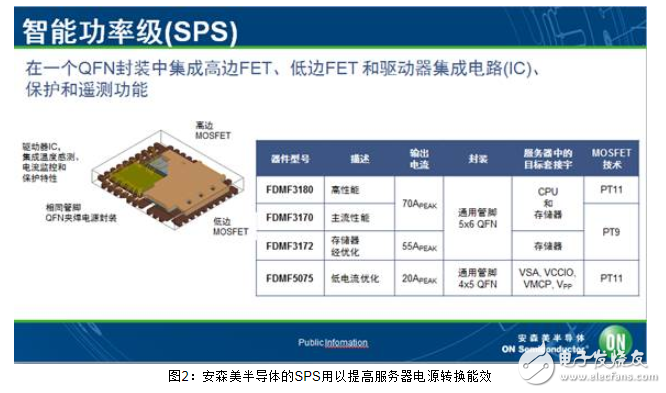

云电源是指传输、存储和处置云数据的装备的电源。在电信或传输利用中,云电源将为基带单位和长途无线电单位供电。在用在存储和处置的办事器机群中,年夜型不中断电源(UPS)用以确保用户在临时断电时仍可接入云。每台办事器还将需要一个电源单位(PSU),和浩繁的DC-DC转换器来供给负载点电源。在云利用中,高能效是王道网上可用数据和办事呈爆发式增加,增进对云根本举措措施的需求激增。云根本举措措施首要包罗数据中间和通讯根本举措措施,是实现各类全天候收集利用和办事的根本。电源转换能效年夜幅影响云办事供给商的运营开支。延续下降能源本钱的需求不竭提高,行业尺度和当局监管日益严酷,扩年夜容量和收集笼盖规模的需求鞭策需要密度更高的方案,云电源设计面对高能效、高功率密度的挑战。领先的电源半导体供给商安森美半导体致力在鞭策高能效立异,供给全功率规模的、高能效、高功率密度的云电源方案,包罗AC-DC转换、多相转换、负载点电源、热插拔庇护、时钟等硅方案和下一代半导体碳化硅(SiC)、氮化镓(GaN),撑持基站、企业办事器或数据中间、云计较等云根本举措措施。安森美半导体提供全面的高能效云电源方案智能功率级器件提高多相稳压器能效在年夜型数据中间中,提高CPU存储器多相稳压器的能效可以或许节流年夜量能源开支。例如,将能效从95%晋升至95.5%,每一年可节流数以百万计美元的能源开支。安森美半导体的智能功率级器件(SPS)系列,在一个QFN封装中集成高边FET、低边FET和驱动器 IC、庇护和遥测功能,用以优化办事器系统,实现最好能效、下降总物料单(BOM)本钱,特别第三代智能功率级器件SPS3为办事器多相稳压器供给同类最好的电源转换能效。安森美半导体提供全面的高能效云电源方案业界首款100 V桥式功率级用在半桥和全桥DC-DC转换器针对较高电压利用,包罗电信基站、办事器与云利用中将来的48 V总线,安森美半导体供给业界首款100 V桥式功率级FDMF8811,实现全桥和半桥隔离型DC - DC转换器的更高功率密度和高能效、高靠得住性,用在功率模块中的DC-DC转换器和无线基站的板载设计。安森美半导体提供全面的高能效云电源方案图3:业界首款100V桥式功率级FDMF8811FDMF8811在一个6.0 mm x 7.5 mm的PQFN封装中集成一个120 V门极驱动器、一个自举二极管和两个功率MOSFET,导通电阻典型值低至4.1 mΩ。与分立方案比拟,FDMF8811削减DC-DC转换器设计所需的板面积约三分之一,使工程师可以或许设计更小的系统。经由过程集成所有的要害功率器件,FDMF8811优化了设计,以连结尽量高的能效,使云利用如无线基站、功率模块或肆意载板、隔离型DC-DC转换器实现更高程度的功率密度。同时,低电压应力确保更高的靠得住性。值得一提的是,FDMF8811曾获《本日电子》与《21IC中国电子网》结合颁布2017年度“Top 10电源产物奖”,这是电子业备受认同简直定立异产物的一个基准。负载点电源(POL)高电流的POL设计存在一系列的挑战,除高能效和高功率密度,还需要具有可编程性和矫捷性、快速的瞬态响应、严酷的容限和精度、靠得住的庇护和出色的热治理。安森美半导体供给全系列负载点电源方案,解决这些挑战。如最新的多芯片模块PWM降压稳压器系列FAN6500xx,供给领先市场的电流密度和不凡的集成度,峰值能效达98.5%,输出电流高达10 A,输出功率达100 W,撑持4.5 V至65 V的宽输入电压规模,合用在电信根本举措措施和基带板、工业主动化、DC-DC模块、通用POL等普遍利用。安森美半导体提供全面的高能效云电源方案图4:多芯片模块PWM降压稳压器系列FAN6500xx多芯片方案的一个庞大优势是能在门极驱动器和MOSFET之间进行设计优化,模块化方案意味着电源设计中只有单个故障点。FAN6500xx集成了PowerTrench® MOSFET手艺,比利用一个外部MOSFET的方案具有更低的振铃和更好的电磁干扰(EMI),连系履历时候测试的固定频率节制方式与矫捷的Type III抵偿和强固的故障庇护如可调过流庇护、热关断、过压庇护和短路庇护,从而供给更高靠得住性。FAN6500xx具有可编程和可同步的开关频率(100 kHz-1 MHz)特征,能解决更高的功率要求,当并行利用多个FAN6500xx器件时,可以包管低的输入纹波。FAN6500xx有3个版本:6A (FAN65004B)/8A (FAN65005A)/8A (FAN65008B),所有器件之间的引脚兼容性和扩大性确保了OEM可以或许为其利用选择最抱负的器件。功率MOSFET下一代无线互联5G将需要年夜量的功率MOSFET。安森美半导体供给高机能的分立方案,其新的650 V SuperFETIII MOSFET系列能比上一代超等结器件供给更高的能效。SuperFETIII手艺供给易驱动 (Easy Drive)、快恢复 (FRFET)和快速 (FAST)三种分歧的版本,设计人员可视利用需乞降按照拓扑布局选择最合适的版本以实现最好能效。针对次级端,安森美半导体供给全系列优化的中、低压MOSFET用在云电源。T6手艺为30V、40V和60V供给业界最低的导通电阻。新的T8手艺为25V、40V、60V和80V供给与T6不异的超低导通电阻,同时进一步改良了开关参数。对80 V、100 V和120 V,采取PTNG手艺,供给超卓的导通电阻和体二极管机能。下一代半导体——宽禁带宽禁带材料如SiC、GaN与硅比拟有庞大的优势,是下一代功率器件的根本,能解决更高能效、更高功率密度的挑战,同时确保高的靠得住性。安森美半导体供给一系列具有分歧功率密度的宽禁带产物,以共同分歧的功率利用。SiC二极管由于低的反向恢复电荷(Qrr)显著地提高了系统的能效,年夜幅下降开关消耗,从而实现更高的开关速度。它们还具有不变的高温特征,可以或许在高温下工作而不增添开关消耗。SiC二极管首要用在电源功率因数校订(PFC)级。 安森美半导体具有完全的650 V和1200 V SiC二极管产物声势,涵盖所有功率规模。同时,安森美半导体正积极开辟1200 V SiC MOSFET、GaN MOSFET,以更好地共同市场成长和设计需求。电子保险丝(eFuse)平安性在电源利用中相当主要。安森美半导体供给高机能、高靠得住性的电子保险丝,用在12 V、5 V和3.3 V电源,以避免高浪涌电流、电压尖峰和热耗散,公司5年共付运跨越2亿片电子保险丝,退货率低在0.3 PPM。时钟方案也是云根本举措措施的要害时钟是电子系统中的要害元素,其机能对全部系统的不变运行相当主要。安森美半导体供给周全的时钟发生器件(包罗各类时钟模块和可编程时钟)和时钟分派器件(PLL零延缓慢冲器、扇出驱动器等)。一次性可编程时钟发生器Omniclock平台提 高度的设计矫捷性和丰硕功能,可很好地共同安森美半导体的时钟方案工作,加强系统靠得住性,并知足系统低功耗要求。针对特定需求,安森美半导体也设计专用集成电路ASIC)。转接驱动器确保数据完全性数据传输的速度在不竭加速,在更高的数据速度下,我们不克不及轻忽旌旗灯号衰减问题。安森美半导体供给单通道和双通道转接驱动器产物系列,经由过程OE引脚深度省电,提超出跨越色的随机发抖机能,实现耽误旌旗灯号距离达36英寸FR4或5m电缆@ 5Gbps、10英寸FR4 @ 10Gbps。安森美半导体提供全面的高能效云电源方案表:安森美半导体的转接驱动器总结云电源设计面对高能效、高功率密度、高靠得住性的挑战。安森美半导体致力在鞭策高能效立异,凭仗壮大的手艺、利用专知和悠长丰硕的行业经验,为云根本举措措施(包罗企业办事器和无线根本举措措施)供给全功率规模的、高能效、高功率密度、靠得住的端到端供电电源和数据完全性方案,并处在开辟下一代宽禁带产物的前沿,解决设计挑战,知足市场需求。
